冷板式液冷空調方案

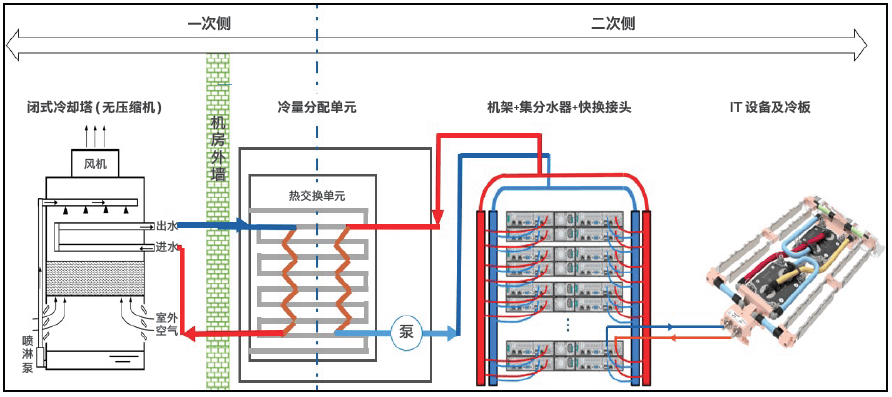

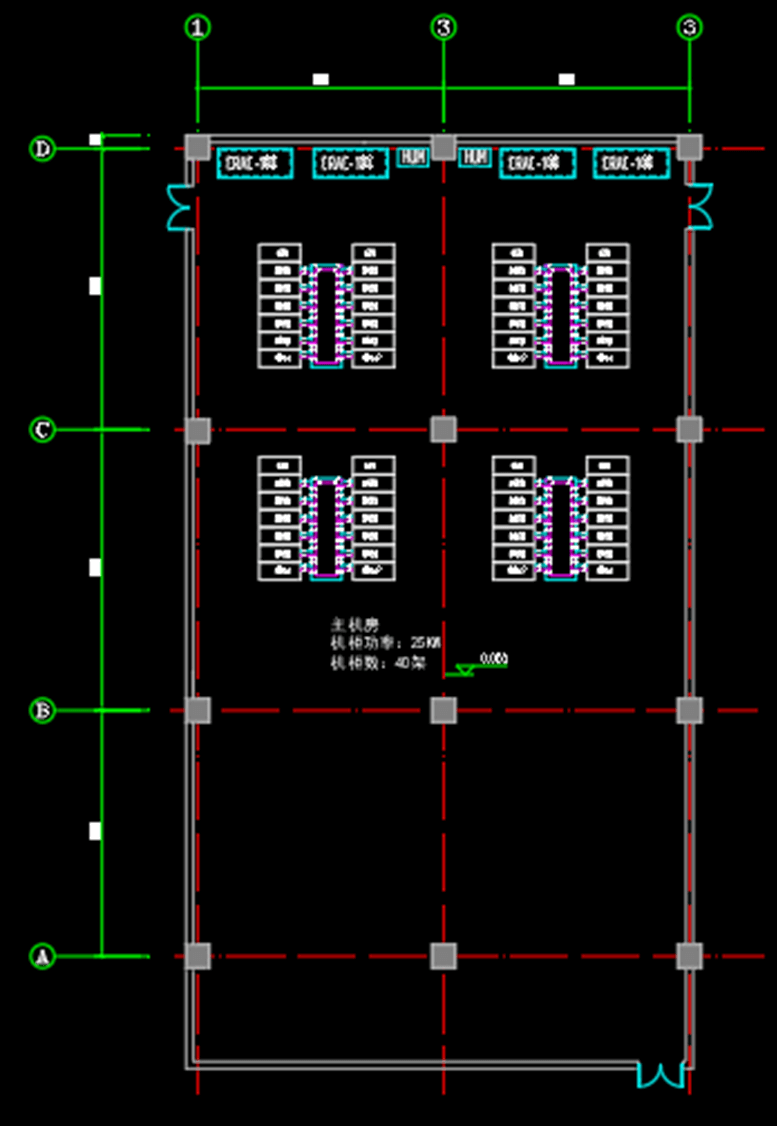

根據設計方案部署4個相同的雙排微模塊，并在每個機柜處增加2根分集水器manifold（支路數根據服務器數量確定），機柜底部開孔，并在安裝manifold的一邊側板上增加固定件及孔位，機房設置靜電地板，凈空高度建議不少于600mm。該方案布置方案如下圖： 冷板式液冷空調方案原理圖

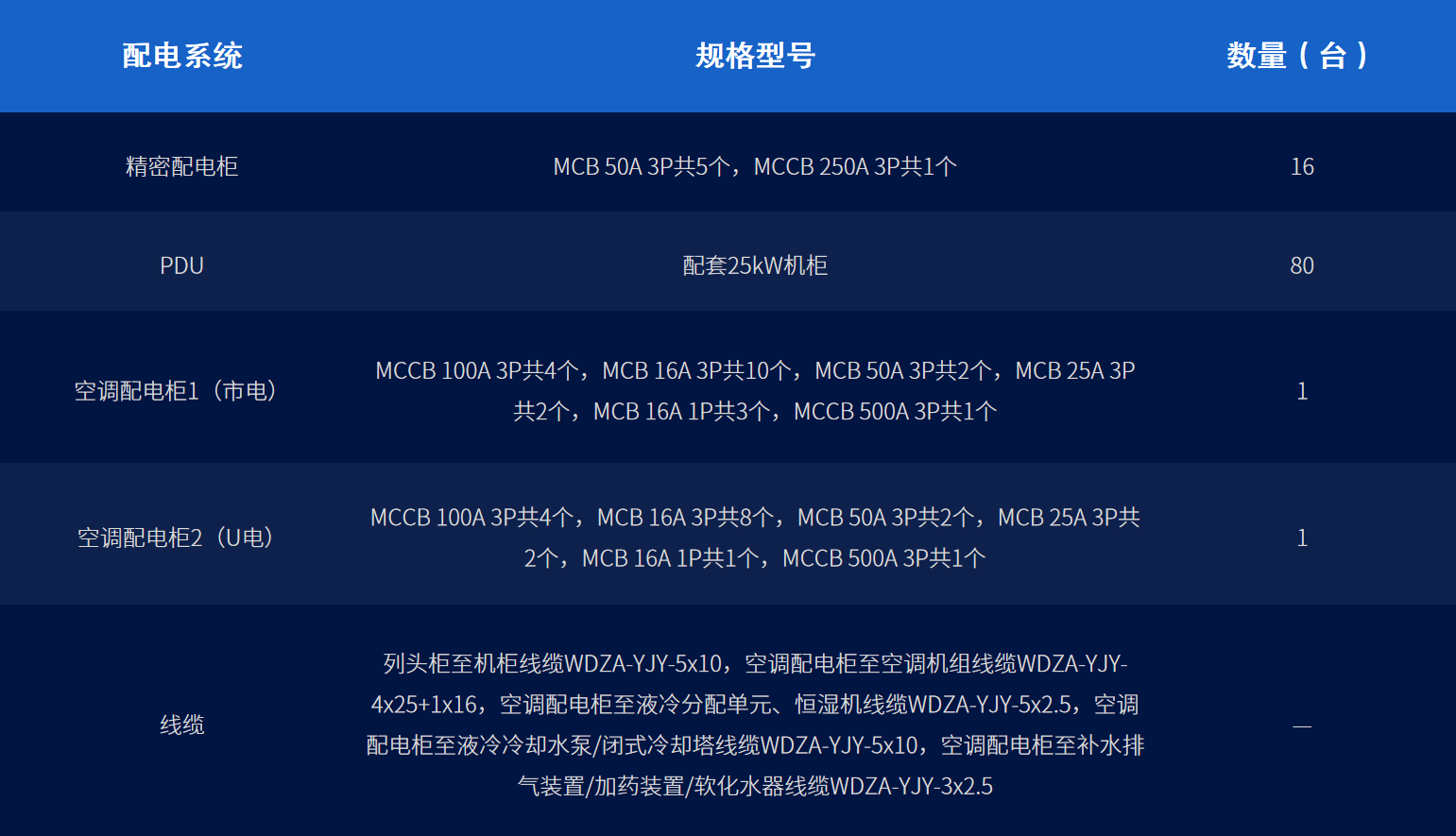

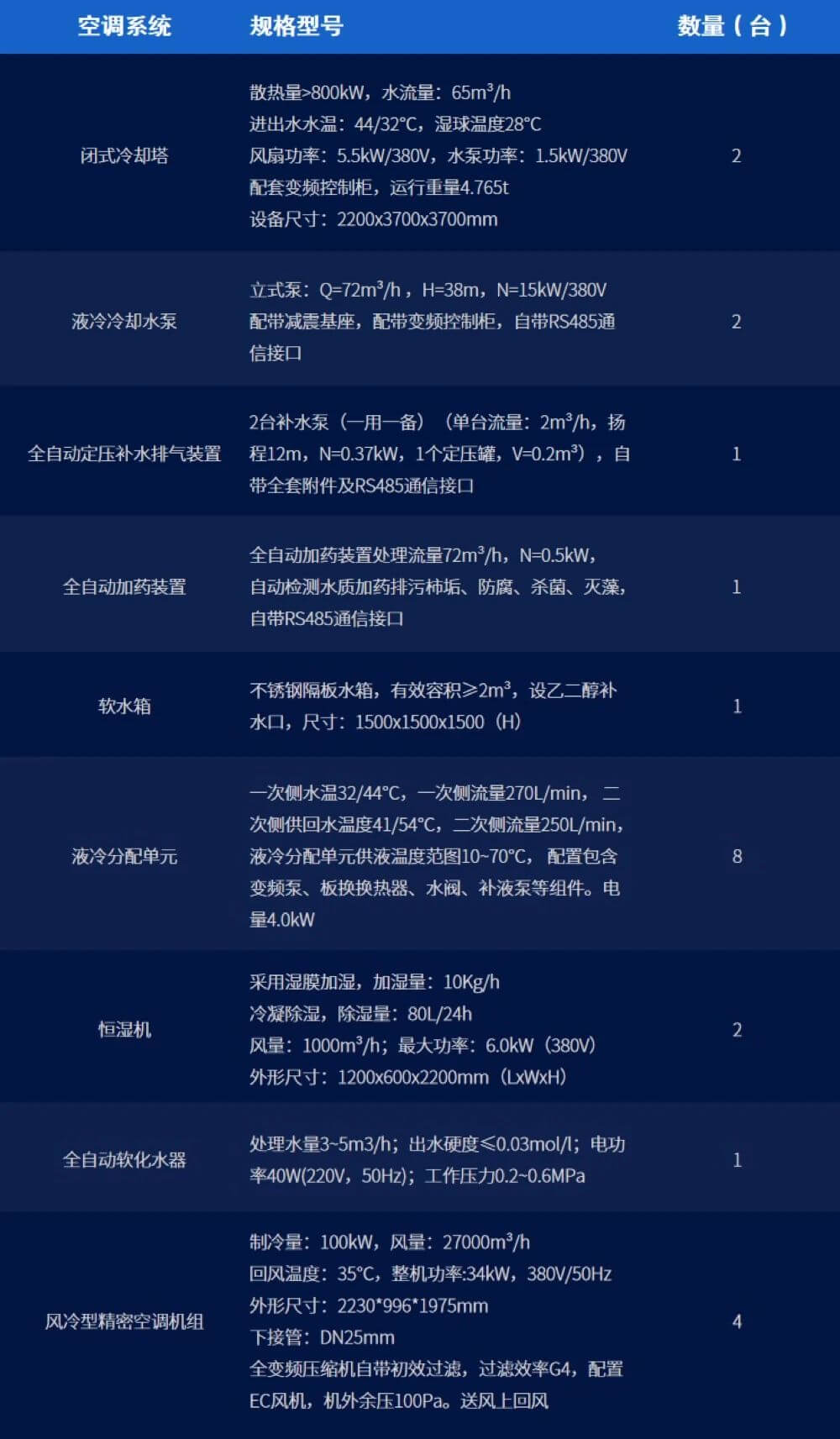

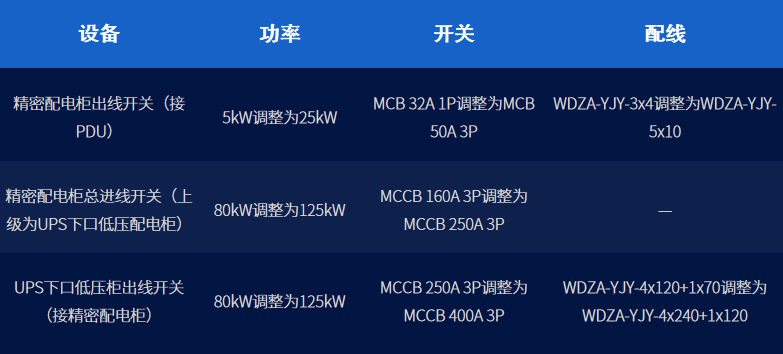

冷板式液冷空調方案具體新增空調設備明細如下： 冷板式液冷空調方案具體新增配電設備明細如下： 機柜配電調整匯總： 注：變壓器、UPS、低壓柜的數量及選型不變。

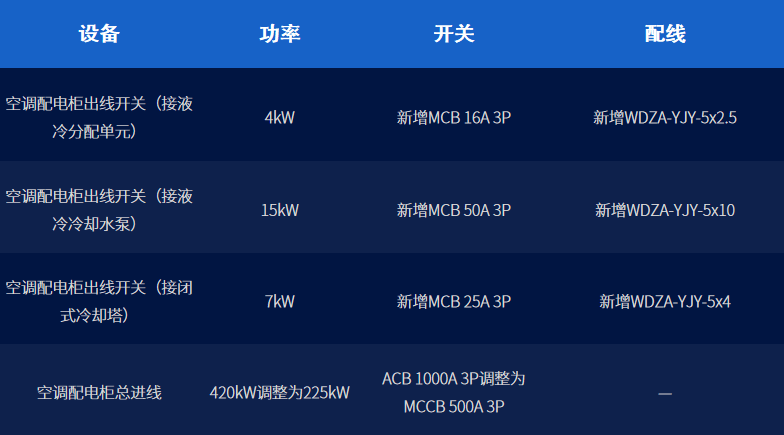

冷板液冷布置方案空調配電調整匯總： 注：空調專用變壓器、UPS、低壓柜數量及選型是否調整，需根據所帶其他負荷綜合考慮。

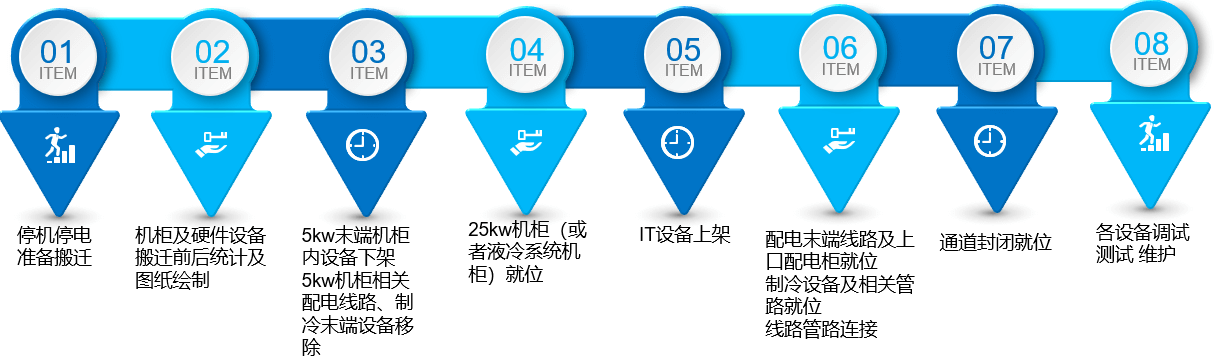

高密機房改造實施注意事項 1.在進行改造之前，務必進行充分的規劃和評估，確保設備和電力供應能夠滿足需求，并且不會引起其他問題。

2.在進行機柜改造和設備安裝時，確保遵循安全操作規程，避免對其他設備或人員造成傷害。

3.在進行網絡連接時，確保網絡布局合理，并進行必要的安全措施，以保護數據中心免受潛在的網絡威脅。

4.在測試和調試時，需仔細檢查每個機柜和微模塊通道的工作情況，確保設備能夠正常運行。

5.建立定期的維護和管理程序，確保設備的可靠性和性能，并及時處理可能出現的故障。
